媒體報道 | 為了造出“龍蝦眼”鏡片
來源:《中國建材》雜志 發布時間:2024-01-15媒體報道

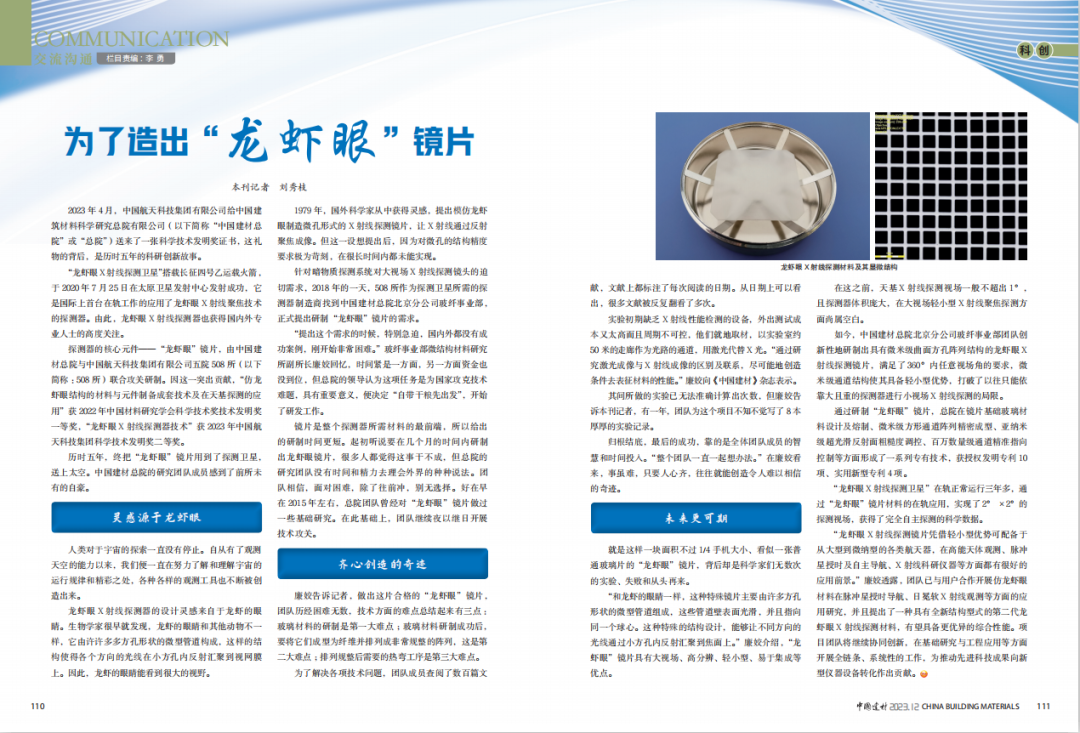

近期,《中國建材》雜志發表專題文章《為了造出“龍蝦眼”鏡片》。中國建材總院立足國家需求,創新性地研制出具有微米級曲面方孔陣列結構的龍蝦眼X射線探測鏡片,實現國際上首臺在軌工作探測器龍蝦眼X射線聚焦技術的成功應用。小料帶你一起去了解下總院龍蝦眼X射線探測鏡片的研發歷程~
2023年4月,中國航天科技集團有限公司給中國建筑材料科學研究總院有限公司(以下簡稱“中國建材總院”或“總院”)送來了一張科學技術發明獎證書,這禮物的背后,是歷時五年的科研創新故事。

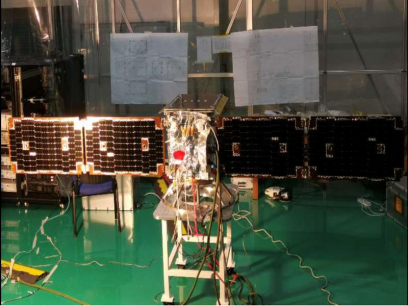

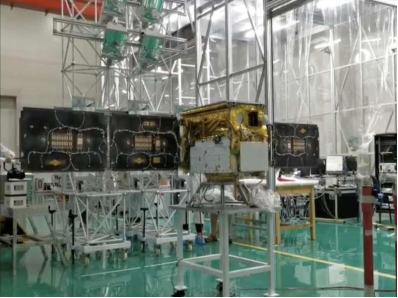

龍蝦眼X射線探測衛星實物圖
“龍蝦眼X射線探測衛星”搭載長征四號乙運載火箭,于2020年7月25日在太原衛星發射中心發射成功,它是國際上首臺在軌工作的應用了龍蝦眼X射線聚焦技術的探測器。由此,龍蝦眼X射線探測器也獲得國內外專業人士的高度關注。
探測器的核心元件——“龍蝦眼”鏡片,由中國建材總院與中國航天科技集團有限公司五院508所(以下簡稱“508所”)聯合攻關研制。因這一突出貢獻,“仿龍蝦眼結構的材料與元件制備成套技術及在天基探測的應用”獲2022年中國材料研究學會科學技術獎技術發明獎一等獎,“龍蝦眼X射線探測器技術”獲2023年中國航天科技集團科學技術發明獎二等獎。
歷時五年,終把“龍蝦眼”鏡片用到了探測衛星,送上太空。中國建材總院的研究團隊成員感到了前所未有的自豪。
靈感源于龍蝦眼
人類對于宇宙的探索一直沒有停止。自從有了觀測天空的能力以來,我們便一直在努力了解和理解宇宙的運行規律和精彩之處,各種各樣的觀測工具也不斷被創造出來。
龍蝦眼X射線探測器的設計靈感來自于龍蝦的眼睛。生物學家很早就發現,龍蝦的眼睛和其他動物不一樣,它由許許多多方孔形狀的微型管道構成,這樣的結構使得各個方向的光線在小方孔內反射匯聚到視網膜上。因此,龍蝦的眼睛能看到很大的視野。
1979年,國外科學家從中獲得靈感,提出模仿龍蝦眼制造微孔形式的X射線探測鏡片,讓X射線通過反射聚焦成像。但這一設想提出后,因?yàn)閷?duì)微孔的結構精度要求極為苛刻,在很長時間內都未能實現。
針對暗物質探測系統對大視場X射線探測鏡頭的迫切需求,2018年的一天,508所作為探測衛星所需的探測器制造商找到中國建材總院北京分公司玻纖事業部,正式提出研制“龍蝦眼”鏡片的需求。
“提出這個需求的時候,特別急迫,國內外都沒有成功案例,剛開始非常困難。”玻纖事業部微結構材料研究所副所長廉姣回憶,時間緊是一方面,另一方面資金也沒到位,但總院的領導認為這項任務是為國家攻克技術難題,具有重要意義,便決定“自帶干糧先出發”,開始了研發工作。

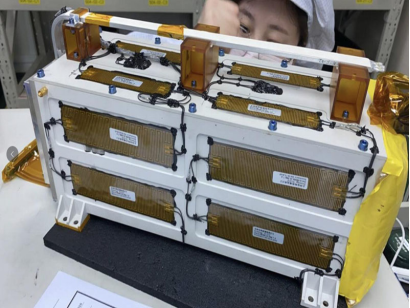

龍蝦眼X射線相機實物圖
鏡片是整個探測器所需材料的最前端,所以給出的研制時間更短。起初聽說要在幾個月的時間內研制出龍蝦眼鏡片,很多人都覺得這事干不成,但總院的研究團隊沒有時間和精力去理會外界的種種說法。團隊相信,面對困難,除了往前沖,別無選擇。好在早在2015年左右,總院團隊曾經對“龍蝦眼”鏡片做過一些基礎研究。在此基礎上,團隊繼續夜以繼日開展技術攻關。
齊心創造的奇跡
廉姣告訴記者,做出這片合格的“龍蝦眼”鏡片,團隊歷經困難無數,技術方面的難點總結起來有三點 :玻璃材料的研制是第一大難點 ;玻璃材料研制成功后,要將它們成型為纖維并排列成非常規整的陣列,這是第二大難點 ;排列規整后需要的熱彎工序是第三大難點。
為了解決各項技術問題,團隊成員查閱了數百篇文獻,文獻上都標注了每次閱讀的日期。從日期上可以看出,很多文獻被反復翻看了多次。
實驗初期缺乏X射線性能檢測的設備,外出測試成本又太高而且周期不可控,他們就地取材,以實驗室約50米的走廊作為光路的通道,用激光代替X光。“通過研究激光成像與X射線成像的區別及聯系,盡可能地創造條件去表征材料的性能。”廉姣向《中國建材》雜志表示。
其間所做的實驗已無法準確計算出次數,但廉姣告訴本刊記者,有一年,團隊為這個項目不知不覺寫了8本厚厚的實驗記錄。
歸根結底,最后的成功,靠的是全體團隊成員的智慧和時間投入。“整個團隊一直一起想辦法。”在廉姣看來,事雖難,只要人心齊,往往就能創造令人難以相信的奇跡。
未來更可期
就是這樣一塊面積不過1/4手機大小、看似一張普通玻璃片的“龍蝦眼”鏡片,背后卻是科學家們無數次的實驗、失敗和從頭再來。

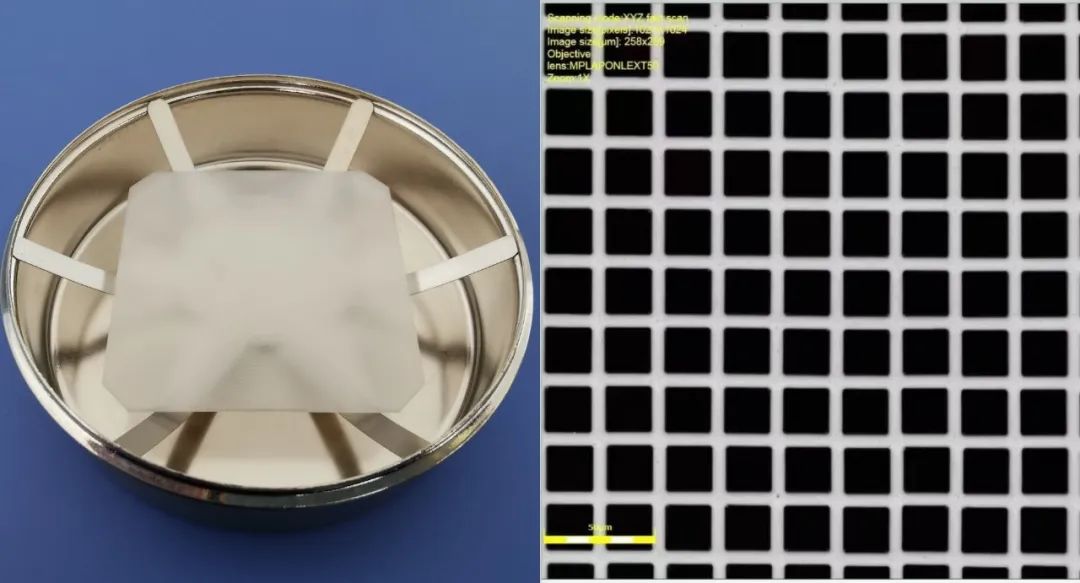

龍蝦眼 X 射線探測材料及其顯微結構
“和龍蝦的眼睛一樣,這種特殊鏡片主要由許多方孔形狀的微型管道組成,這些管道壁表面光滑,并且指向同一個球心。這種特殊的結構設計,能夠讓不同方向的光線通過小方孔內反射匯聚到焦面上。”廉姣介紹,“龍蝦眼”鏡片具有大視場、高分辨、輕小型、易于集成等優點。
在這之前,天基X射線探測視場一般不超出1°,且探測器體積龐大,在大視場輕小型X射線聚焦探測方面尚屬空白。
如今,中國建材總院北京分公司玻纖事業部團隊創新性地研制出具有微米級曲面方孔陣列結構的龍蝦眼X射線探測鏡片,滿足了360°內任意視場角的要求,微米級通道結構使其具備輕小型優勢,打破了以往只能依靠大且重的探測器進行小視場X射線探測的局限。
通過研制“龍蝦眼”鏡片,總院在鏡片基礎玻璃材料設計及熔制、微米級方形通道陣列精密成型、亞納米級超光滑反射面粗糙度調控、百萬數量級通道精準指向控制等方面形成了一系列專有技術,獲授權發明專利10項、實用新型專利4項。
“龍蝦眼X射線探測衛星”在軌正常運行三年多,通過“龍蝦眼”鏡片材料的在軌應用,實現了2°×2°的探測視場,獲得了完全自主探測的科學數據。
“龍蝦眼X射線探測鏡片憑借輕小型優勢可配備于從大型到微納型的各類航天器,在高能天體觀測、脈沖星授時及自主導航、X射線科研儀器等方面都有很好的應用前景。”廉姣透露,團隊已與用戶合作開展仿龍蝦眼材料在脈沖星授時導航、日冕軟X射線觀測等方面的應用研究,并且提出了一種具有全新結構型式的第二代龍蝦眼X射線探測材料,有望具備更優異的綜合性能。項目團隊將繼續協同創新,在基礎研究與工程應用等方面開展全鏈條、系統性的工作,為推動先進科技成果向新型儀器設備轉化作出貢獻。
